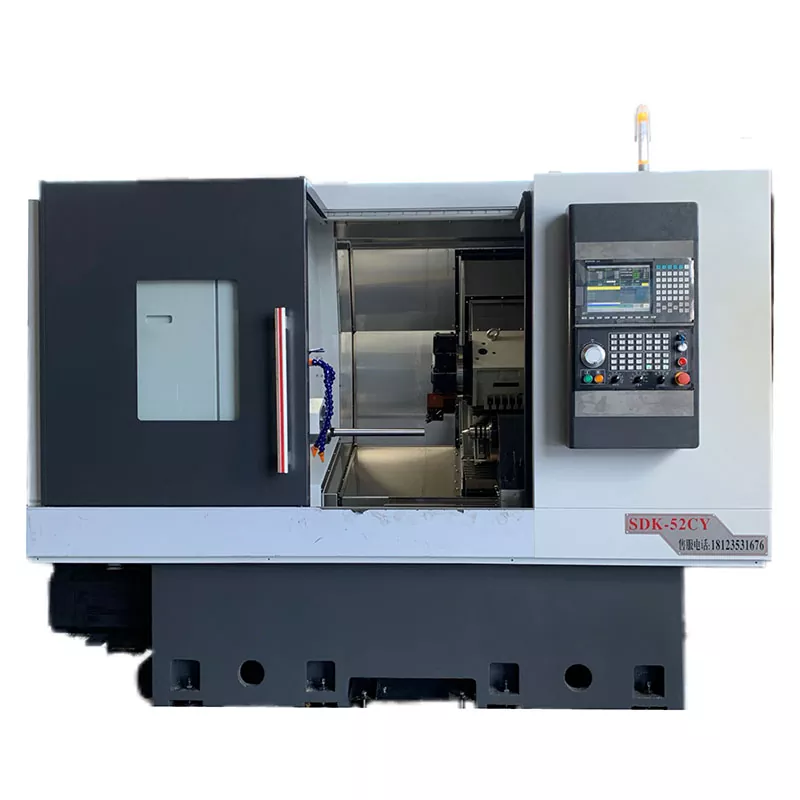

Enterpole edilmiş y ekseni dönüş fabrikası bileşiği CNC takım tezgahı

Torna değirmeni karmaşık makineler serisi içindeki gelişmiş bir model olarak enterpolasyonlu Y ekseni dönüşü bileşiği CNC takım tezgahı, x ekseninin esnek ön ve öz hareketini, çok promess makinesinin verimli entegrasyonunu elde etmek için X ekseninin esnek ön ve dil hareketini birleştiren benzersiz işleme yönteminden yararlanır. Bu yenilikçi tasarım sadece üretim verimliliğini önemli ölçüde arttırmakla kalmaz, aynı zamanda verimli ve yüksek kaliteli üretim için modern üretimin acil talepleriyle de sorunsuz bir şekilde uyumludur.

Talep Gönder

Ürün Açıklaması

Enterpolasyonlu Y ekseni dönüş fabrikası bileşik CNC takım tezgahlarımız, ithal yüksek hassasiyetli doğrusal kılavuzlar, silindir vidaları ve hassas yataklarla donatılmıştır.

Dört eksenli bağlantı ağır kesiminin ve yüksek sertliğin en büyük avantajlarından tamamen yararlanır.

Bu, düz Y ekseni makinesinin yerini alan yeni bir model olan enterpolasyonlu bir y ekseni güç tareti ve pulluk merkezi olan bir dönüş fabrikası bileşik işleme makinesidir.

Programlanabilir hidrolik püskürtme merkezi, tek anahtar işleminin genişletilmesine veya geri çekilmesine izin vererek kolay iş parçası kelepçesini kolaylaştırır. İki vitesli kontrole (hızlı ve yavaş) sahiptir.

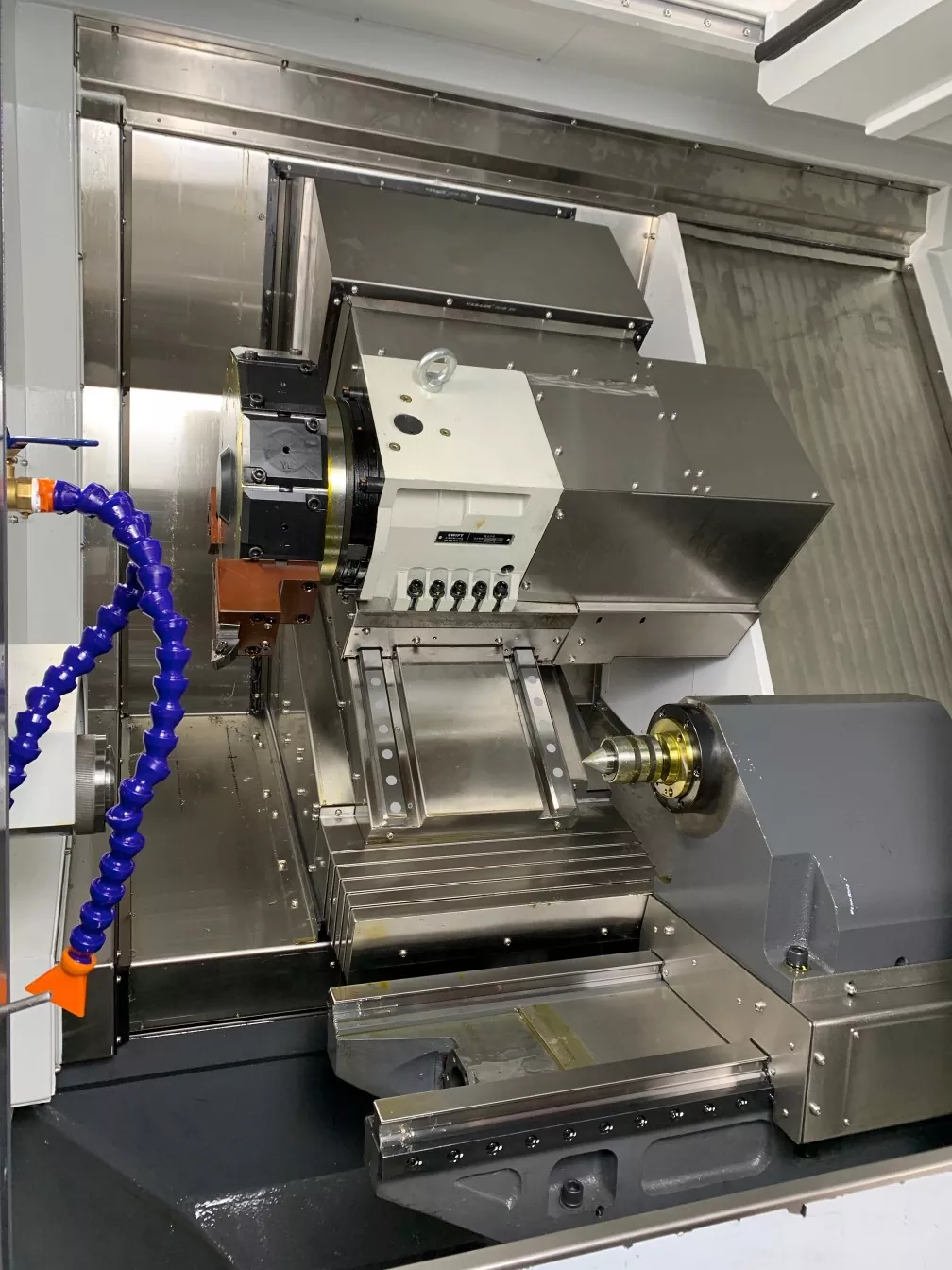

Güç tareti, yüksek rigilite parçalarının işlenmesi için kullanılır ve enterpolasyonlu y ekseni güç kafası, karmaşık parçalara dönüş değirmeni bileşik fonksiyonu ile birlikte kullanılabilir.

Takım takımının yatağı, 15:30 derece açı oranına sahip yüksek düşük bir demiryolu tasarımı benimser, bu da makine takımının uzun süreli çalışma sırasında deforme olmayacağını ve iyi sertlik ve güçlü stabilite özelliğine sahip olmasını sağlayabilir.

Ürün parametresi （Spesifikasyon）

İşleme kapasitesi	52cy
Yatak gövdesini döndür	Φ600
En büyük çaplı işleme	Φ350
İş mili
Mili burnu	A2-6
Çubuk açıklığı	Φ52
Mil Hızı	0-4500
Mekanik hassasiyet
Konumlandırma doğruluğunu tekrarlayın	± 0.005
Mil Ateşleme	≤0.005/100mm
Mili konik	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/Z ekseni hızlı hareket etme hızı	24m/dakika
Kuyruk koltuğu seyahati
Düz stok kolunun özellikleri	MO'nun 4#
Kuyruk koltuğu seyahati	500mm
Kuyruk koltuğu hareket yöntemi	kaydırıcı
Chuck'ın en üst mesafesi	630mm
Kuyruk koltuğu basınç aralığı	5-20 kilogram
En iyi güzergah	120mm
Kuyruk koltuğu yapısı	Hassas manşon tipi
Eksenel inme
X eksenli seyahat yarıçapı	260mm
Z eksenli inme	620mm
Y ekseni inme	﹢ 60mm﹣68mm
Motor gücü
Mil (Servo) ve Motor	11kw
X ekseni (servo) ve motor	3.1kw
Z ekseni (servo) ve motor	3.1kw
Y ekseni (servo) ve motor	2.4kw
Güç Kafası Motoru	5.5kw
sifon
sifon	BMT55
Diğer
Ağırlık	5000kg
Mekanik boyutlar	290019502100

Ürün Festivali ve Uygulaması

Enterpole edilmiş y ekseni dönüş fabrikası bileşiği CNC takım tezgahları, çeşitli imalat endüstrilerinde, özellikle önemli avantajlara sahip yerleştirme, otomotiv parçaları, tıbbi ekipman vb. Ek olarak, karmaşık geometrik şekillere, çeşitli boyutlara ve silindirik yüzeyler, konik yüzeyler, basamaklı yüzeyler, küresel yüzeyler ve diğer dönen yüzeyler gibi yüksek hassasiyet gereksinimlerine sahip parçaları işlemek için de kullanılabilir.

Üretim detayları

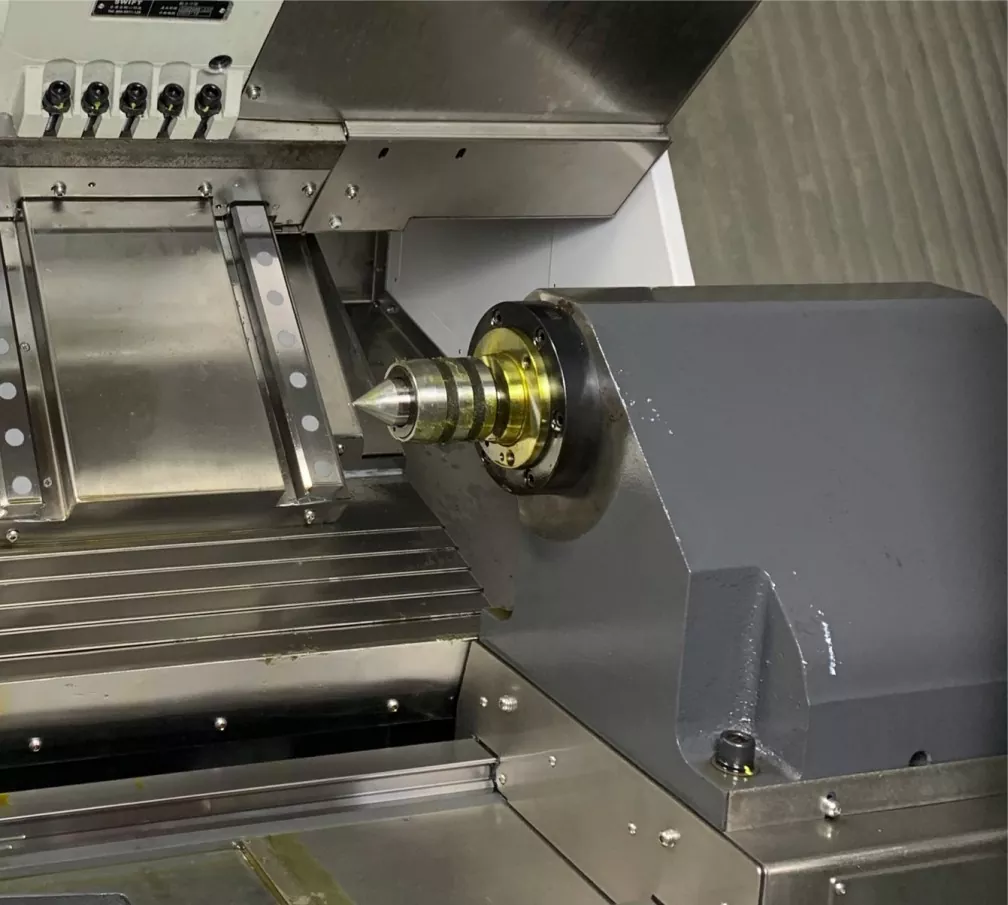

Bir vida çubuğu ve bir servo motoru tarafından tahrik edilir ve kontrol edilir. Hareket ve itme için program talimatları ayarlanabilir ve işlem basittir.

Ultra uzun ve ince şaft parçalarını işlerken yuvarlaklığı ve eşmerkezliliği sağlamayı kolaylaştıran programlanabilir bir hidrolik püskürtme stokunun tasarımını benimser.

Programlanabilir hidrolik püskürtme, modun m-kodları ve k kodları üzerinden öne, geriye doğru hareketini ve durdurulmasını kontrol edebilir. Ayrıca, basıncın keyfi olarak ayarlanmasına izin verir. Basit, kullanışlı, güvenli ve güvenilirdir.
