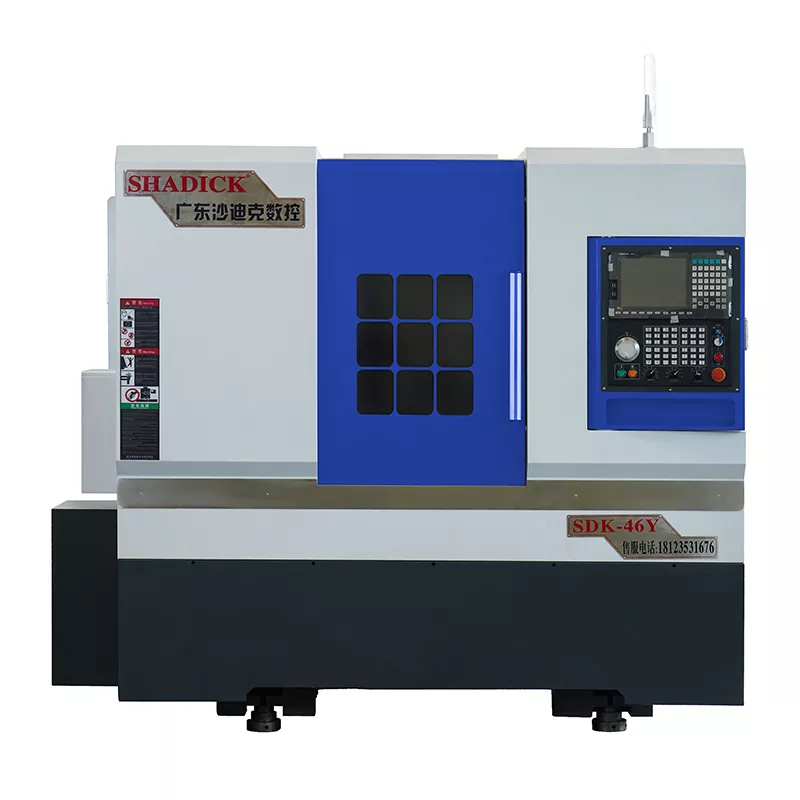

46 Turning ve Freze Bileşiği CNC Takım Takımları

Shadick sadece üst düzey 46 dönüş ve freze bileşik CNC takım tezgahı sağlamakla kalmaz, aynı zamanda özelleştirilmiş hizmetlerde de mükemmeldir. Teknik ekibimiz, işlem akışını dikkatlice tasarlayacak, araçları yapılandıracak ve otomasyon çözümlerini her müşterinin özel ihtiyaçlarına göre planlayacak ve gerçekten tüm müşteriler için gerçekten "tek noktadan" bir çözüm sunacaktır. Shadick'i seçmek, verimli ve endişesiz operasyonlar elde edebilecek bir üretim ortağı seçmek anlamına gelir.

Talep Gönder

Ürün Açıklaması

46 dönüş ve freze bileşiği CNC takım takımlarımız, karmaşık parça işleme yapmak için gerçek Y ekseni güç tareti kontrolünü kullanır.

Her eksen, ithal yüksek hassasiyetli doğrusal kılavuzlar, silindir vidaları ve hassas yataklarla donatılmıştır.

Çelik parçaların ve paslanmaz çeliğin büyük ölçekli hassas işlenmesinin yanı sıra şaft uçlarının delinmesi ve dokunması da yapabilir.

Doğrudan birleştirilmiş güç taretinin Y ekseni, 4 telli ray/çift sabit ray kontrolünü benimser, bu da hassasiyet ve yüksek sertliği büyük ölçüde artırır.

Ürün parametresi （Spesifikasyon）

İşleme kapasitesi	46y
Yatak gövdesini döndür	Φ450
En büyük çaplı işleme	Φ350
İş mili
Mili burnu	A2-5
Çubuk açıklığı	Φ46
Mil Hızı	0-6000
Mekanik hassasiyet
Konumlandırma doğruluğunu tekrarlayın	± 0.003
Mil Ateşleme	≤0.005/100mm
Mili konik	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/Z ekseni hızlı hareket etme hızı	24m/dakika
Eksenel inme
X eksen yarıçapı	250mm
Z eksenli inme	400mm
Y ekseni inme	± 35mm
Motor gücü
Mil (Servo) ve Motor	7.5kw
X ekseni (servo) ve motor	3.1kw
Z ekseni (servo) ve motor	3.1kw
Y ekseni (servo) ve motor	2.4kw
Güç Kafası Motoru	5.5kw

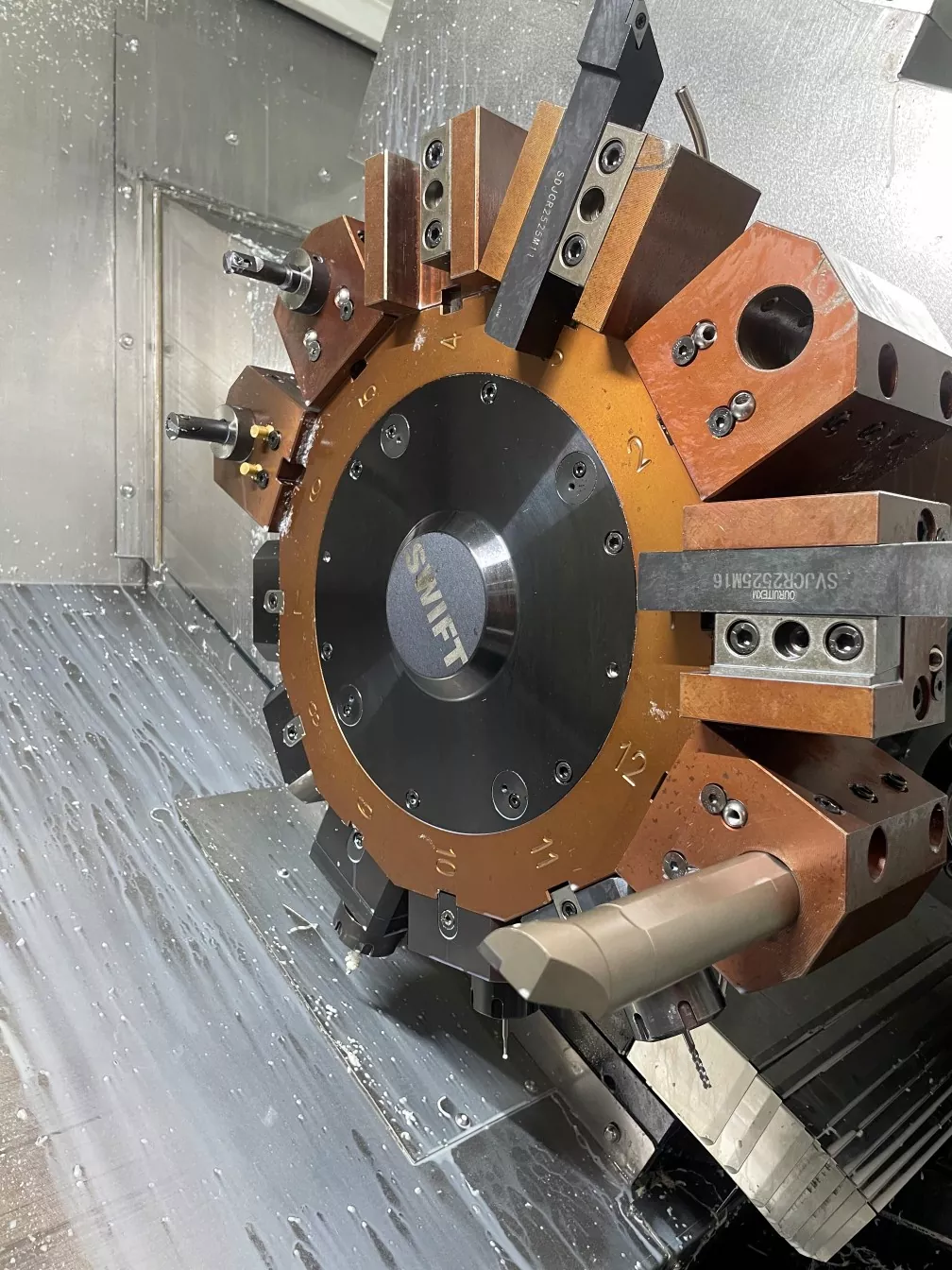

12 - İstasyon Power Tereti (BMT40)	Tayvan, Çin'den Kral CNC
Güç Kafası 0 - Derece	2
Power Head 90 - Derece	2
Diğer
Ağırlık	3600kg
Mekanik boyutlar	273017101920

Ürün Festivali ve Uygulaması

Shadick 46-Turning ve Freze Bileşiği CNC takım tezgahları, bir torna tezgahının ve bir işleme merkezinin işlevlerini birleştirir. Hassasiyet, konsantrik ve koaksilite için yüksek gereksinimlere sahip ürünleri işlemek için özel olarak tasarlanmıştır. Genellikle, otomotiv, havacılık ve kalıp imalat endüstrileri gibi alanlarda yedek parçaların işlenmesi için kullanılır. Tek bir sıkıştırma ile, karmaşık parçaların işlenmesini tamamlayabilir, üretim süresini kısaltabilir ve maliyetleri düşürebilir.

Üretim detayları

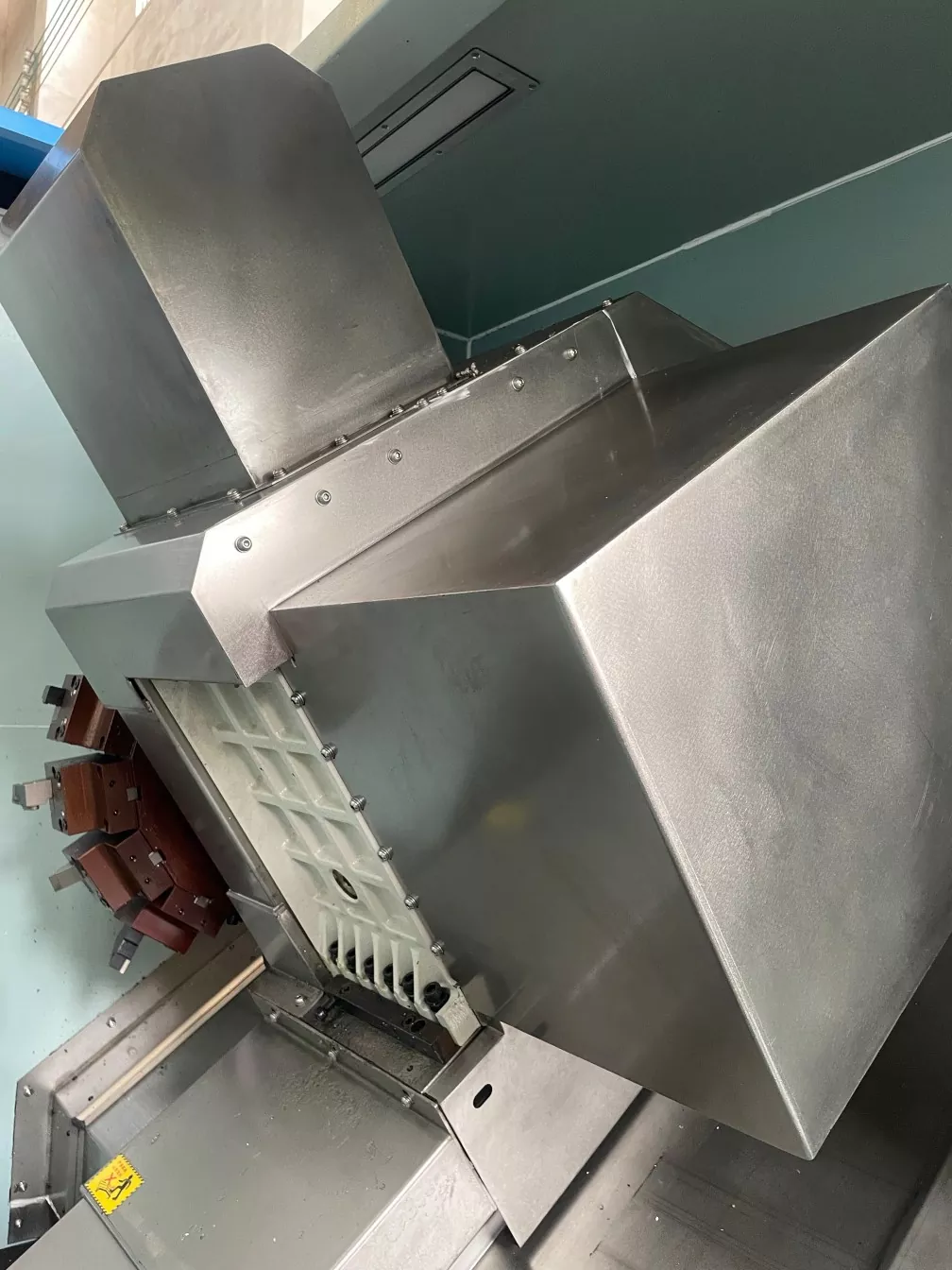

46 Turning ve Frezeleme Bileşiği CNC Takım Takımları İç Yapı Ekranı

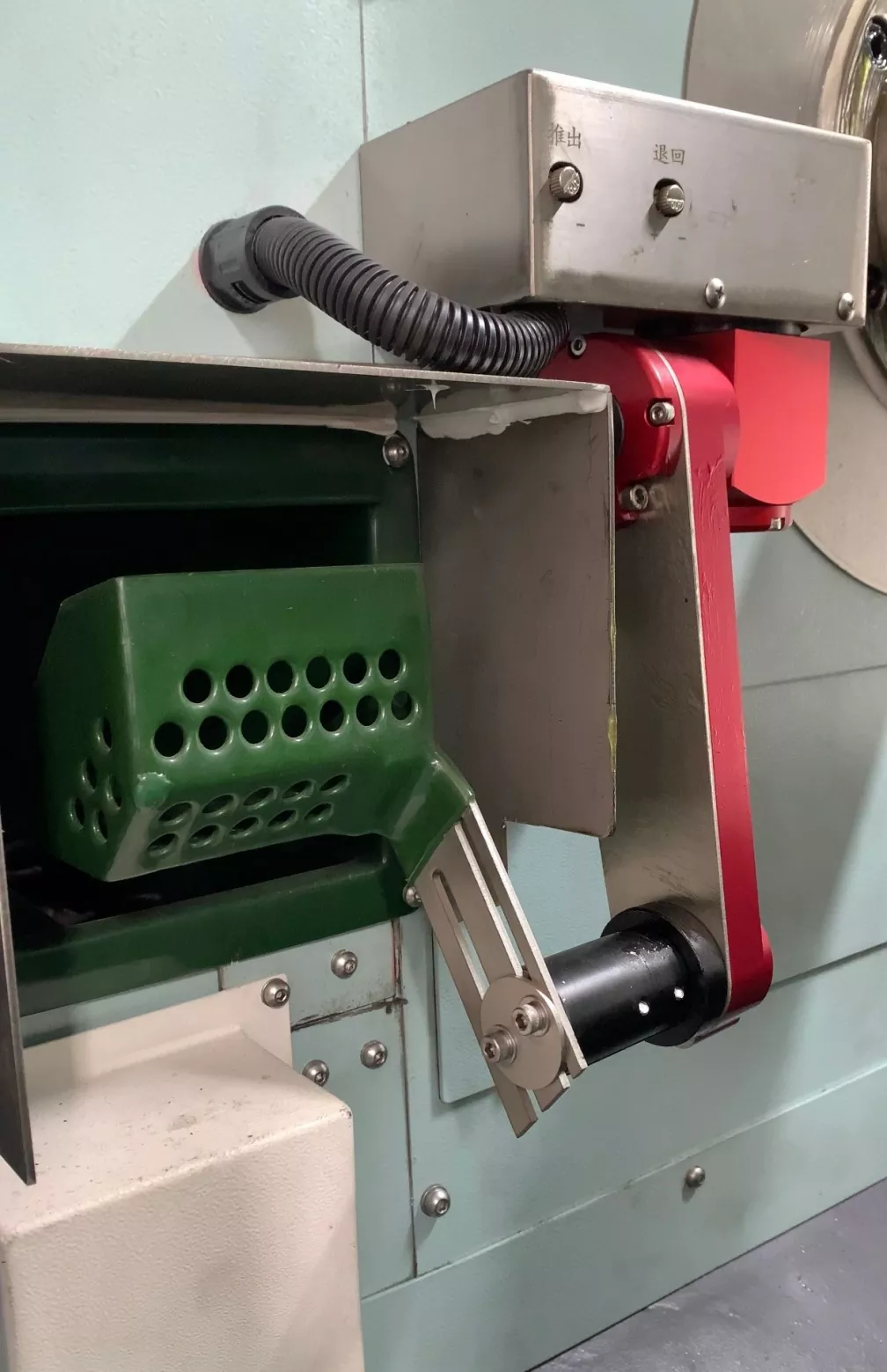

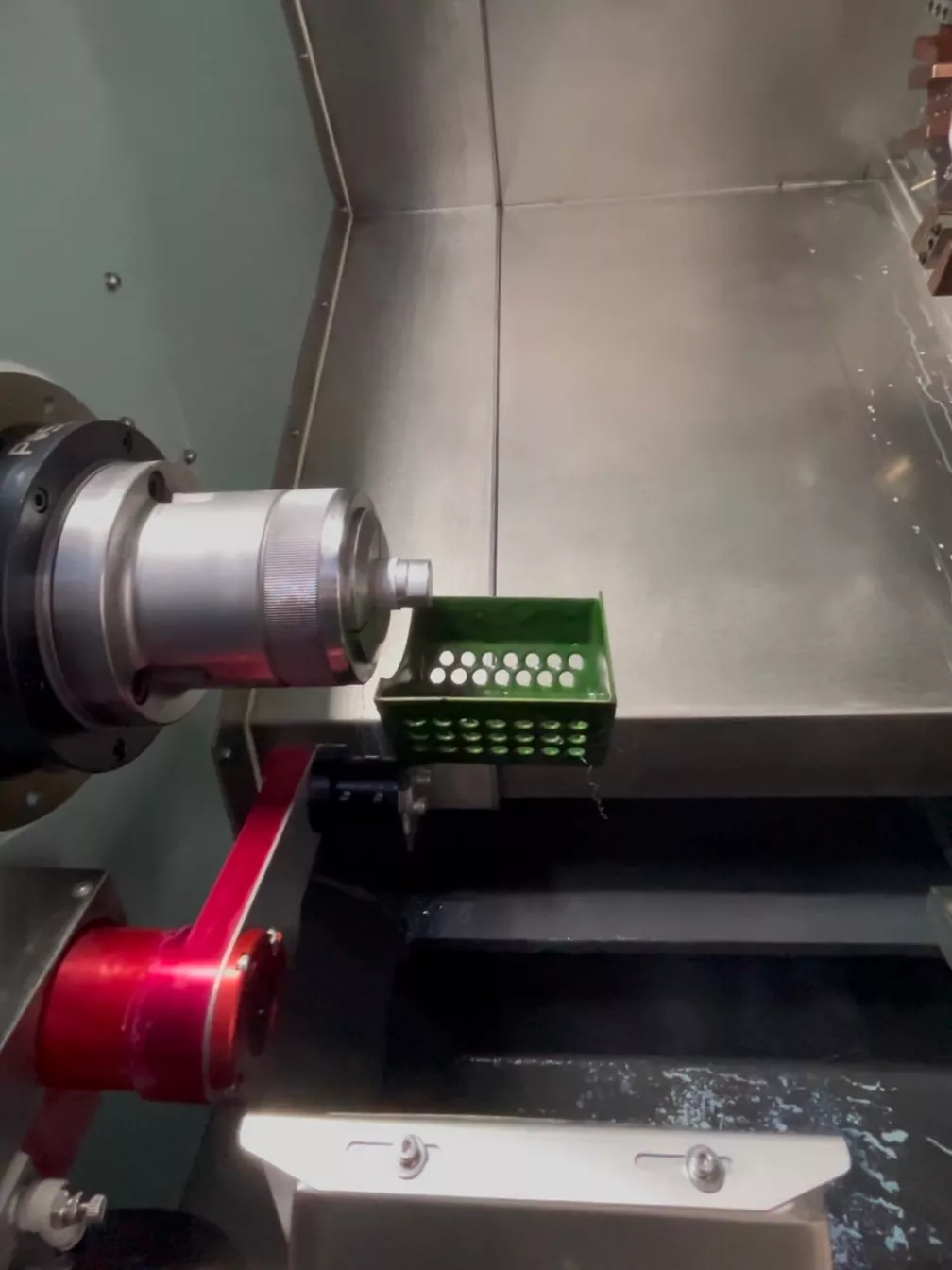

Ekipmanlarımız, müşterilerin ihtiyaçlarına göre, zaman ve emekten tasarruf edebilen ve maliyetleri azaltabilen bir iş parçası toplayıcı ve otomatik besleyicinin isteğe bağlı kurulumuna izin verir.
