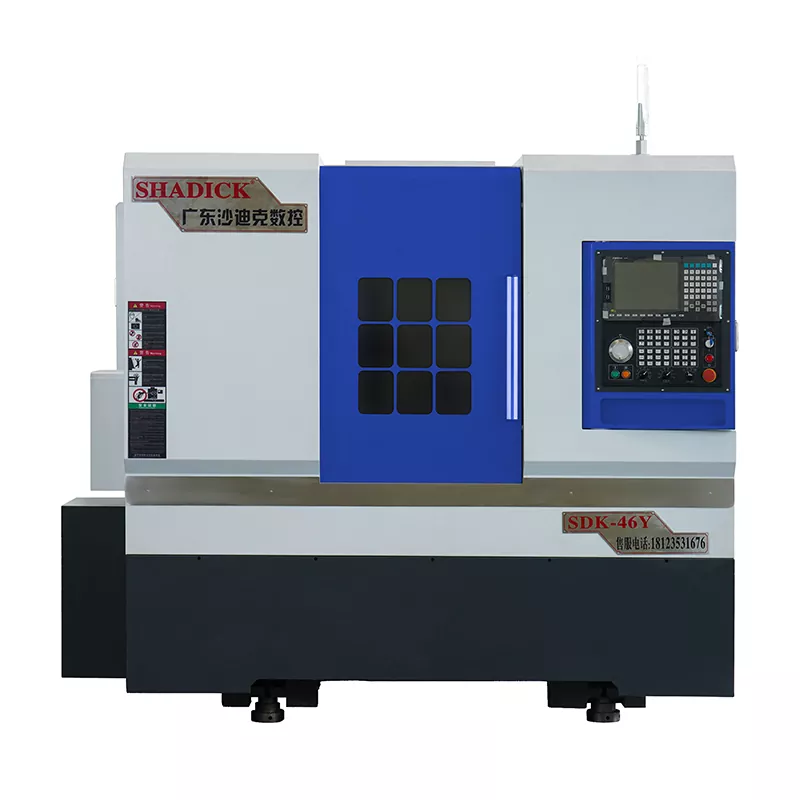

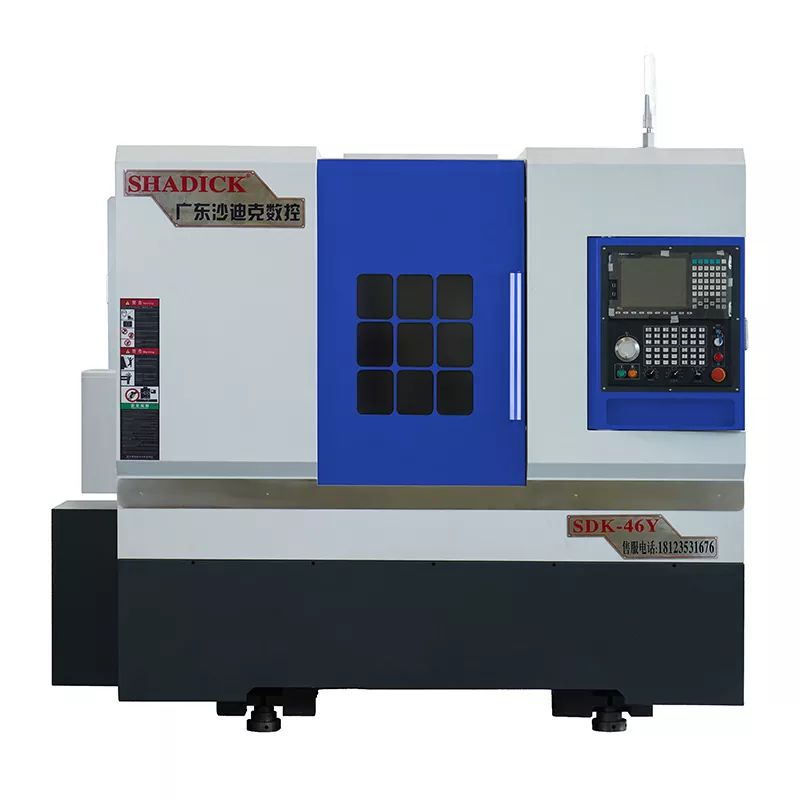

46-Tailstock Turn-Fill Kompozit CNC Makinesi

46 kuyruklu dönüş fabrikası kompozit CNC makinesi, imalat endüstrisinde yaygın olarak kullanılan bir ekipman parçasıdır ve dönüş, öğütme, sondaj, dokunma ve daha fazlası işlevlerini birleştirerek, tek bir kurulumla birden fazla görevin tamamlanmasını mümkün kılar. Dönüş değirmeni merkezimiz, geleneksel işleme yöntemlerini kullanarak yüksek verimlilik ve hassasiyetle elde edilmesi zor olan ince bileşenler ve karmaşık kavisli yüzeyler gibi karmaşık parçaları işlemek için özellikle uygundur.

Talep Gönder

Ürün Açıklaması

46-Tailstock Turn-Fill Kompozit CNC makinesi aynı anda dönüş, öğütme, delme, dokunma, hob ve batma gibi çok işlemli dönüş frezesi bileşik fonksiyonlarını elde edebilir.

Milin C ekseni, sürekli indekslemeyi (0.01 dereceye kadar indeksleme doğruluğu ile) sağlayan yüksek çözünürlüklü bir manyetik halka kodlayıcı ile donatılmıştır. C ekseninin konumlandırma doğruluğunu ve yüksek güvenilirliğini sağlamak için takım tezgahı ile koaksiyel olarak monte edilir.

Vidalar, kılavuzlar ve rulmanlar gibi önemli bileşenleri etkili bir şekilde koruyan tamamen kapalı bir koruyucu tasarımı benimser. Estetik açıdan hoş, kararlı ve dayanıklıdır.

Yüksek hızlı çalışma sırasında hızlı konumlandırmaya izin veren, endeksleme verimliliğini ve doğruluğunu etkili bir şekilde iyileştiren Tayvan Syntec işletim sistemini kullanır.

Ürün parametresi （Spesifikasyon）

İşleme kapasitesi	46y
Yatak gövdesini döndür	Φ450
En büyük çaplı işleme	Φ350
İş mili
Mili burnu	A2-5
Çubuk açıklığı	Φ46
Mil Hızı	0-6000
Mekanik hassasiyet
Konumlandırma doğruluğunu tekrarlayın	± 0.005
Mil Ateşleme	≤0.005/100mm
Mili konik	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/Z ekseni hızlı hareket etme hızı	24m/dakika
Kuyruk koltuğu seyahati
Düz stok kolunun özellikleri	MO'nun 5#
Kuyruk koltuğu seyahati	370mm
Kuyruk koltuğu hareket yöntemi	kaydırıcı
Chuck'ın en üst mesafesi	450mm
Kuyruk koltuğu basınç aralığı	5-20 kilogram
En iyi güzergah	120mm
Kuyruk koltuğu yapısı	Hassas manşon tipi
Eksenel inme
X eksen vuruşu	250mm
Z eksenli inme	510mm
Y ekseni inme	± 35mm
Motor gücü
Mil (Servo) ve Motor	7.5kw
X ekseni (servo) ve motor	3.1kw
Z ekseni (servo) ve motor	3.1kw
Y ekseni (servo) ve motor	2.4kw
Güç Kafası Motoru	5.5kw
15- İstasyon Güç Tareti (BMT40)	Tayvan, Çin'den Kral CNC
Güç Kafası 0 - Derece	2
Power Head 90 - Derece	2
Diğer
Ağırlık	3600kg
Mekanik boyutlar	285017802040

Ürün Festivali ve Uygulaması

Döşemeli dönüş değirmeni kompleksi, dönüş ve öğütme işlevlerini birleştiren çok yönlü bir işleme ekipmanıdır ve çeşitli iş parçalarının işlenmesini desteklemek için bir pulluk cihazı içerir. Bu 46 kuyruklu dönüş fabrikası kompozit CNC makinesinin yüksek hassasiyeti, yüksek verimliliği ve karmaşık şekilli iş parçalarını işleme yeteneği, onu birden fazla endüstride yaygın olarak kullanıyor.

Üretim detayları

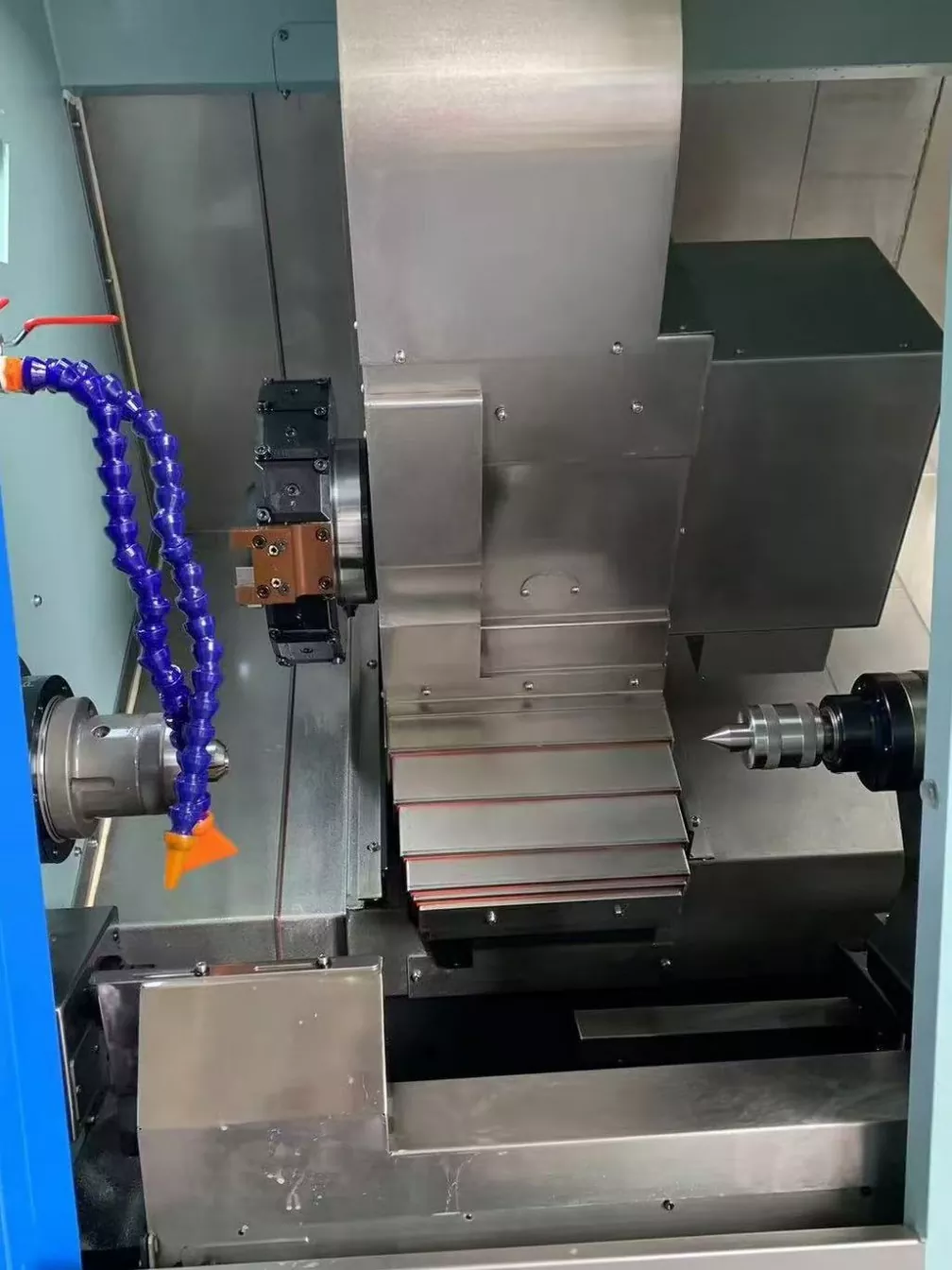

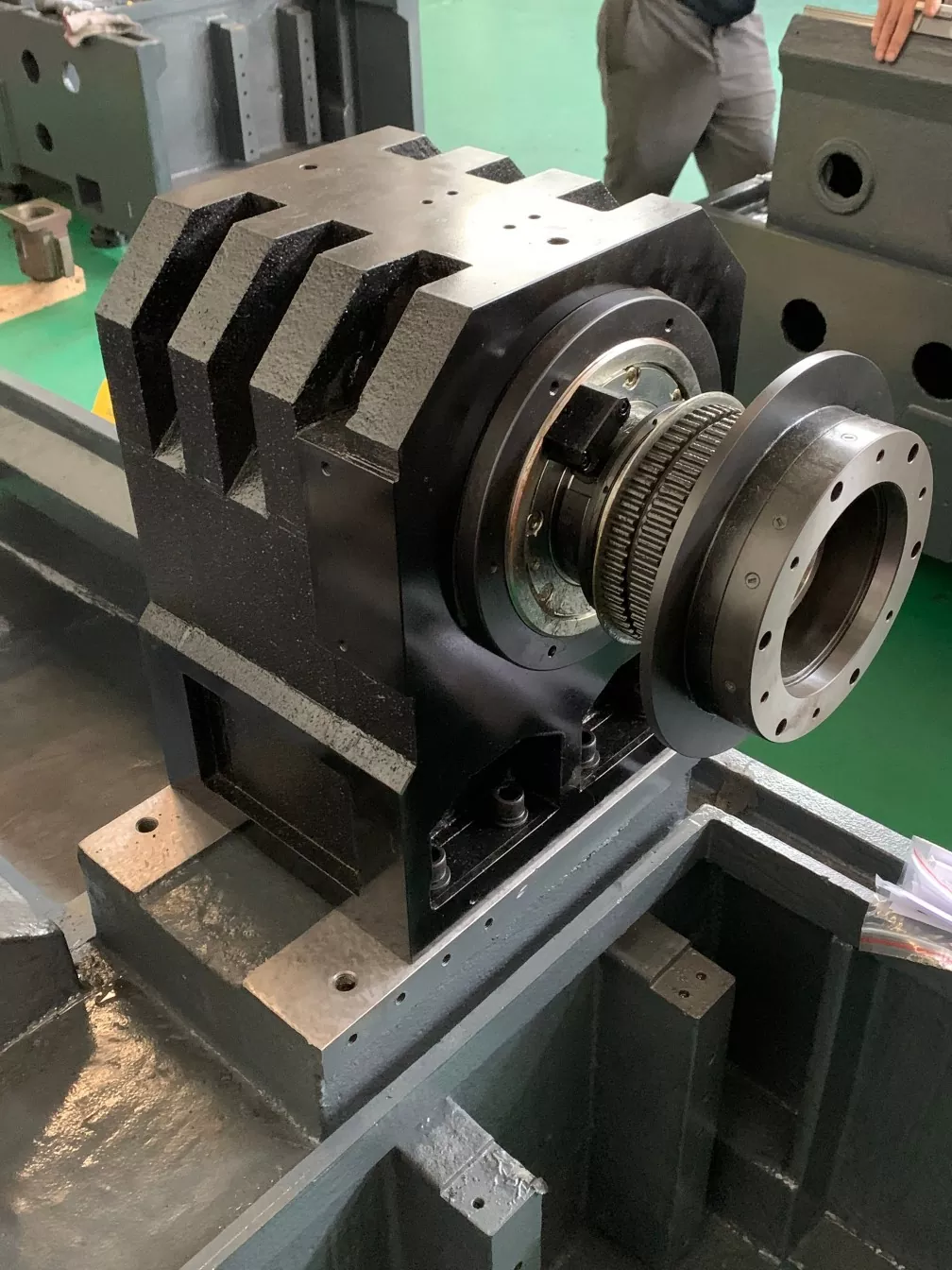

46-Tailstock Turn-Fill Kompozit CNC Makine Takım takımının iç yapısı.

15 istasyonlu güç tareti daha fazla araç yükleyebilir. Karmaşık parçaları işlerken, alet değiştirmenin neden olduğu kesinti süresini azaltan ve işleme verimliliğini artıran araçları sık sık değiştirmeye gerek yoktur.
