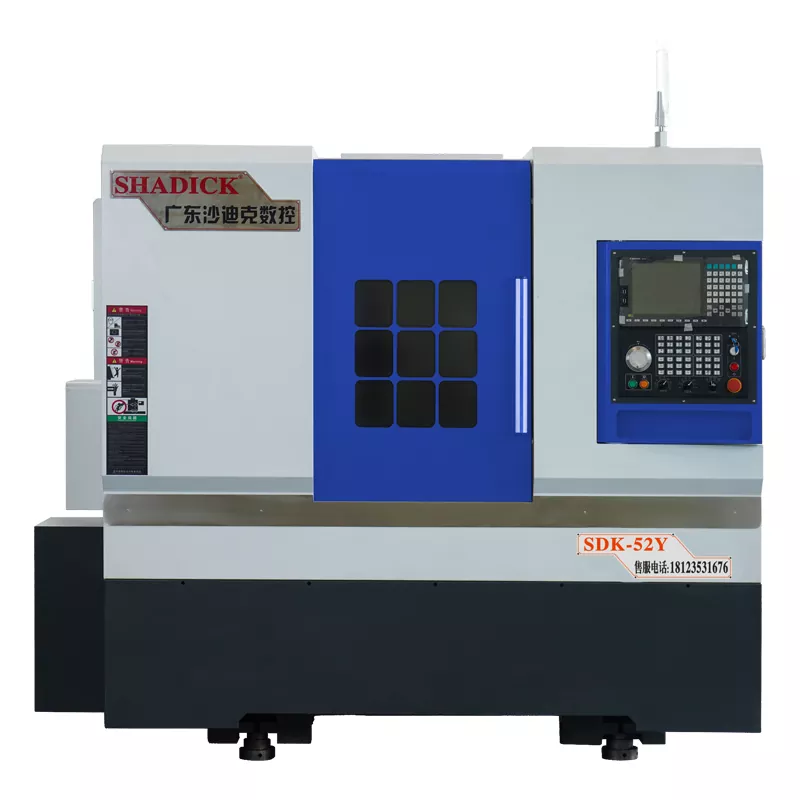

52-Tailstock Turn-Fill Kompozit CNC Makinesi

Shadick 52-Tailstock Turn-Fill Kompozit CNC makinesi, müşteri ihtiyaçlarına göre sıradan veya programlanabilir hidrolik püskürtme ile esnek bir şekilde yapılandırılabilir. Sıradan hidrolik püskürtme kullanımı kolaydır, ancak esnekliği ve doğruluğu sınırlıdır; Öte yandan, programlanabilir hidrolik püskürtme, karmaşık gereksinimleri karşılayan yüksek hassasiyet ve esnek işleme elde etmek için gelişmiş programlama kontrolüne dayanmaktadır.

Talep Gönder

Ürün Açıklaması

Güç taretinin Shadick 52-Tailstock Turn-Fill Kompozit CNC makinesinin Y ekseni, 4 doğrusal kılavuz veya çift sertleştirilmiş kılavuz tarafından kontrol edilir, bu da hassasiyet ve yüksek sertliği önemli ölçüde artırır.

Programlanabilir bir hidrolik püskürtme ile donatılmıştır. Sadece bir düğmeye basarak, stoku genişletebilir veya geri çekebilirsiniz, bu da iş parçalarını sıkıştırmayı kolaylaştırabilirsiniz. İki vitesli kontrole (hızlı ve yavaş) sahiptir.

Dönüş, öğütme, delme, dokunma vb. İçin dört eksenli bağlantı işleme işlevine sahiptir ve parçaların şaft uçlarına sondaj ve dokunma tamamlayabilir.

Güç tareti, yüksek rigidite parçalarını işlemek için kullanılabilir. Gerçek Y ekseni güç kafası, karmaşık parçaları makineye çevirme değirmeni bileşik fonksiyonu ile birleştirilebilir.

Çelik ve paslanmaz çelik parçalarda büyük ölçekli hassas işleme, ayrıca şaft uçlarında delme ve dokunma yapabilir. Düz stoklu makine uzun şaft parçalarını işleyebilir.

Yanda, sondaj, dokunma ve öğütme daireleri gibi işlevleri gerçekleştirebilen ve çeşitli şaft parçalarının kesin sondajını ve öğütülmesini sağlayabilen bir elektrik aleti işlev modülü vardır.

Güç kafası motorunun 5.5 kW'lık bir gücü vardır ve bağımsız bir soğutma sistemi ile donatılmıştır. Maksimum dönme hızı dakikada 8.000 devirlere ulaşabilir. Bir alarmı aşırı ısınmadan veya tetiklemeden 24 saatlik işlemeyi gerçekleştirebilir.

Ürün Parametresi (Spesifikasyon)

İşleme kapasitesi	52y
Yatak gövdesini döndür	Φ500
En büyük çaplı işleme	Φ350
İş mili
Mili burnu	A2-6
Çubuk açıklığı	Φ52
Mil Hızı	0-6000
Mekanik hassasiyet
Konumlandırma doğruluğunu tekrarlayın	± 0.005
Mil Ateşleme	≤0.005/100mm
Mili konik	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/Z ekseni hızlı hareket etme hızı	24m/dakika
Kuyruk koltuğu seyahati
Düz stok kolunun özellikleri	MO'nun 5#
Kuyruk koltuğu seyahati	420mm
Kuyruk koltuğu hareket yöntemi	kaydırıcı
Chuck'ın en üst mesafesi	450mm
Kuyruk koltuğu basınç aralığı	5-20 kilogram
En iyi güzergah	120mm
Kuyruk koltuğu yapısı	Hassas manşon tipi
Eksenel inme
X eksen vuruşu	260mm
Z eksenli inme	520mm
Y ekseni inme	± 45mm/± 50mm
Motor gücü
Mil (Servo) ve Motor	11kw
X ekseni (servo) ve motor	3.1kw
Z ekseni (servo) ve motor	3.1kw
Y ekseni (servo) ve motor	2.4kw
Güç Kafası Motoru	5.5kw
12- İstasyon Power Türeti (BMT45)	Tayvan, Çin'den Kral CNC
Güç Kafası 0 - Derece	2
Power Head 90 - Derece	2
Diğer
Ağırlık	3700kg
Mekanik boyutlar	285017802040

Ürün özelliği ve uygulama

Turn değirmeni bileşik takım tezgahı doğal olarak yüksek verimlilik ve çok işlevlilik içerir. Çeşitli işleme görevlerini tek bir sıkıştırmada tamamlayabilir, bu da verimli üretim gerektiren imalat endüstrileri için oldukça uygun hale getirir. Otomotiv parçaları, iletim endüstrisi ve rüzgar enerjisi üretimi gibi endüstrilerdeki uzun eksenli işleme için geçerlidir.

Üretim detayları

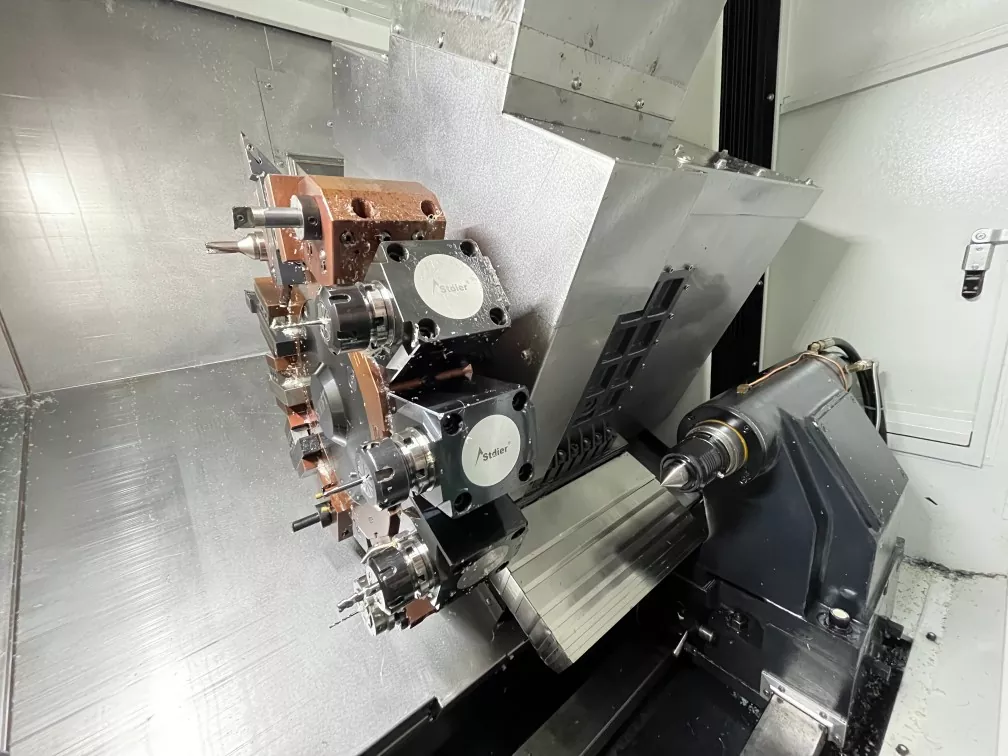

52-Tailstock Turn-Fill Kompozit CNC Makine Takım Takımının İç Yapısı ， BMT55 Servo Tabanlı Tür, endekslemenin güvenilirliğini artırır ve öğütme sırasında yüksek sertliği sağlar.
