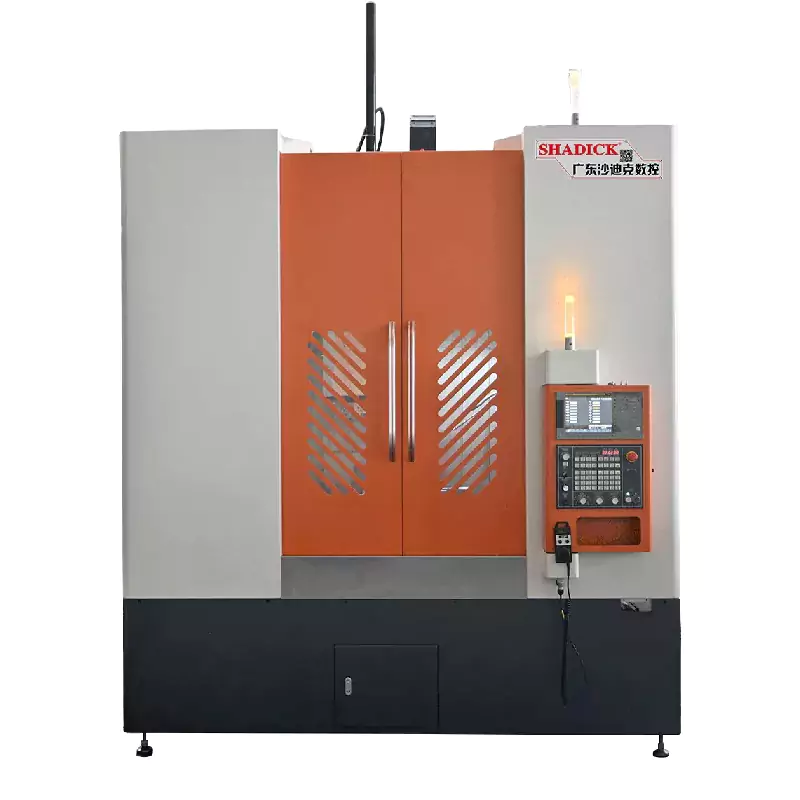

80 dikey CNC takım tezgahı

80 dikey CNC takım tezgahı, karmaşık iş parçalarının çok yönlü işleme ihtiyaçlarına esnek bir şekilde adapte olan çok eksenli kontrol ile donatılmıştır. Workbench pozisyonu sezgiseldir, programlama basittir ve operatörlerin işleme işlemleri ve program ayarlamaları yapması uygundur. Farklı endüstrilerin işleme ihtiyaçlarını karşılamak için metaller, metal olmayan vb. Dahil çeşitli malzemeleri işleyebilir.

Talep Gönder

Ürün Açıklaması

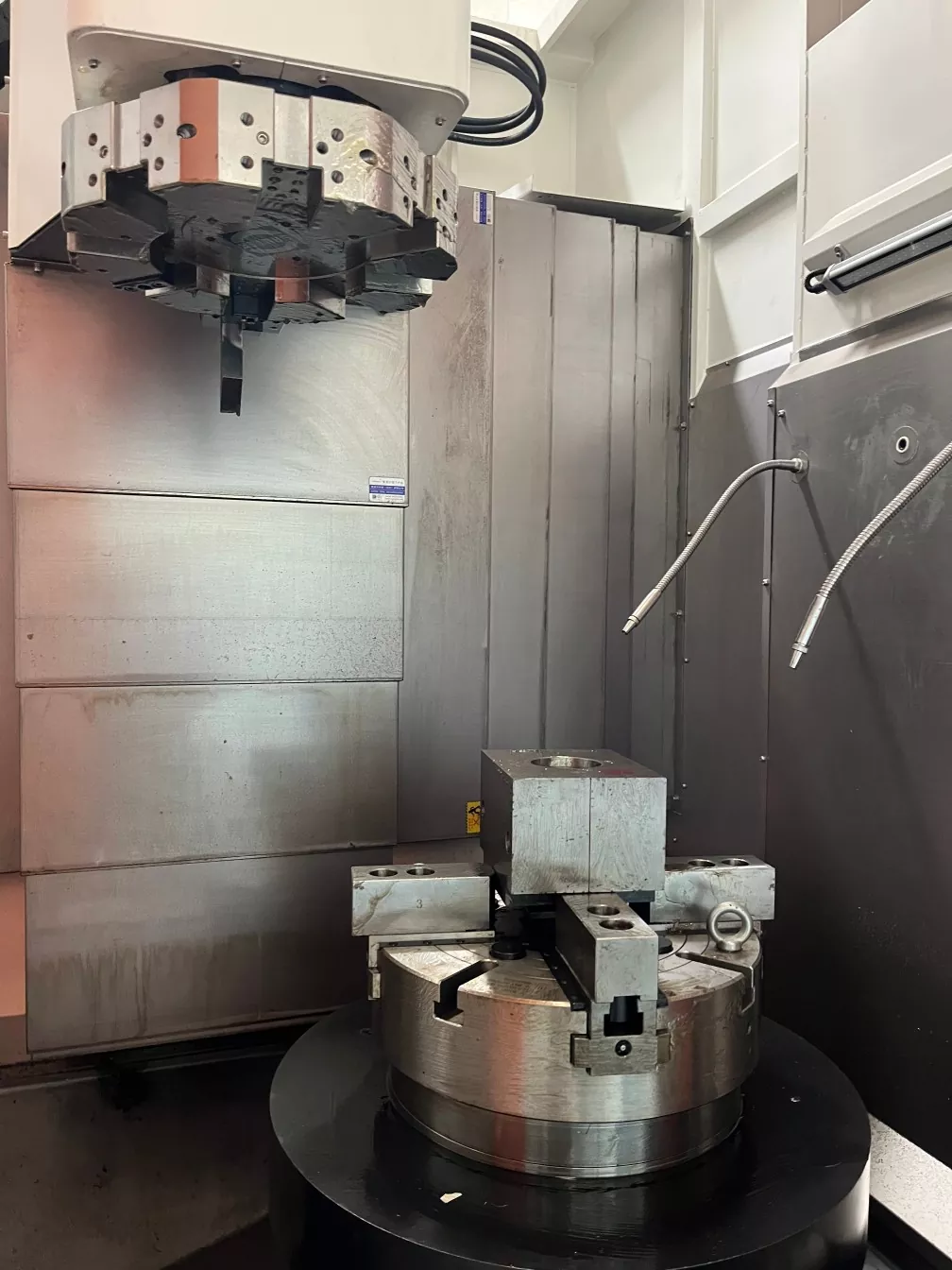

Kararlı İşleme: İş parçası doğal olarak yerçekimi ile konumlandırılır ve yüksek hassasiyetli işlemeyi sağlamak için kararlı bir kesme halkası sağlar. Alman Schott tareti ile eşleştirilen 80 dikey CNC takım tezgahı yüksek hassasiyet, hassas konumlandırma ve güçlü sertliğe sahiptir.

Her iki eksen (XZ), altı ağır hizmet tipi kaydırıcı tarafından desteklenen 55 mm'lik ağır hizmet tipi rulo izleri ve 50 mm'lik vida çubukları kullanın

Büyük dış çaplara ve ağır ağırlıklara sahip parçaların işlenmesi için uygundur.

Takım tezgahı tabanı neredeyse kare, yüksek sertliğe sahip, deformasyon ve hareketin etkisini azaltır.

Ürün parametresi （Spesifikasyon）

İşleme kapasitesi	LC60	LC80
Yatak gövdesini döndür	Φ700	Φ850
En büyük çaplı işleme	Φ600	Φ800
İş mili
Mili burnu	A2-8	A2-11
Çubuk açıklığı	Φ86	Φ60
Mil Hızı	0-2000
Mekanik hassasiyet
Konumlandırma doğruluğunu tekrarlayın	± 0.008
Mil Ateşleme	≤0.008/100mm
Mili konik	≤0.008/100mm
X, Z Crosshair	≤0.008/100mm
X/Z ekseni hızlı hareket etme hızı	24m/dakika
Eksenel inme
X eksen vuruşu	500mm
Z eksenli inme	750mm
Motor gücü
Mil (Servo) ve Motor	15kw
X ekseni (servo) ve motor	2.9kw
Z ekseni (servo) ve motor	2.9kw
sifon
sifon	380 alet tepsisi ile 8 iş istasyonu
Diğer
Ağırlık	9000kg	11000kg
Mekanik boyutlar	245023302650

Ürün Festivali ve Uygulaması

Miller, dişliler, tekerlek göbekleri vb. Gibi ağır ve büyük parça işleme, ağır makine üretimi, madencilik ve yağ ekstraksiyonu gibi endüstrilerde yaygın olarak kullanılmaktadır. Havacılık ve uzay bileşenleri gibi yüksek hassasiyet gerektiren alanlar, son derece yüksek işleme doğruluğu ve yüzey kalitesi gerektirir. Büyük kalıplar ve ekipman bileşenlerinin üretimi: Kalıp üretimi ve enerji üretim ekipmanı gibi büyük bileşenlerin karmaşık şekillerini ve yüksek hassasiyet gereksinimlerini karşılamak.
