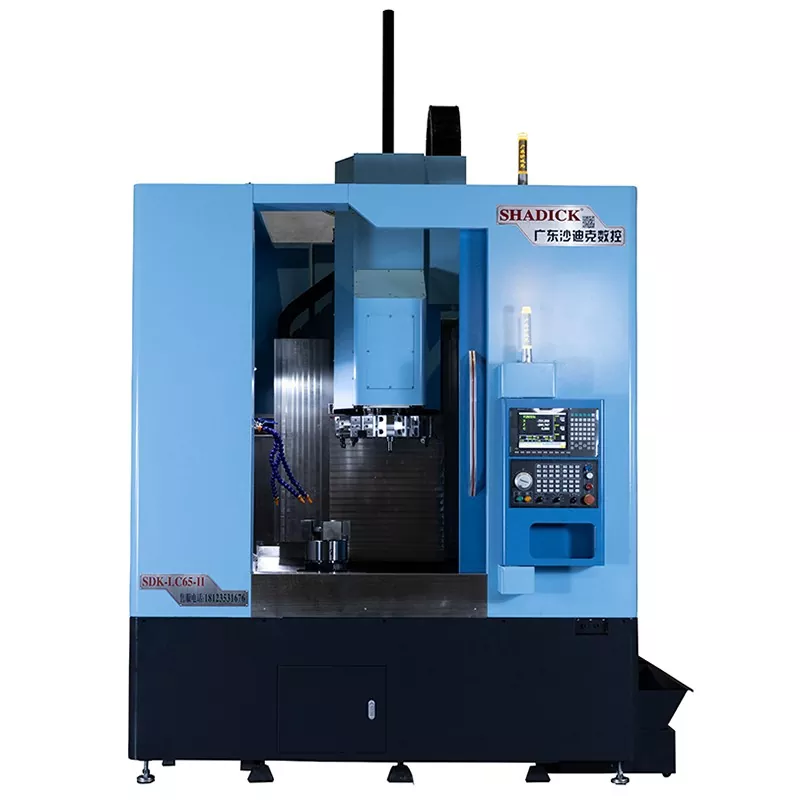

60 dikey CNC takım tezgahı

60 dikey CNC takım tezgahının dikey düzeni birçok avantaj getiriyor: kompakt yapısı, küçük ayak izi ve sınırlı alana sahip çalışma ortamları için uygunluk. İş parçası, işleme işlemi sırasında doğal olarak yerçekimi tarafından konumlandırılmıştır, bu da kesme işlemleri için son derece kararlı bir işleme ortamı sağlar ve yüksek hassasiyetli işlemenin gerçekleştirilmesini sağlar.

Talep Gönder

Ürün Açıklaması

60 Dikey CNC takım tezgahları genellikle dönüş, öğütme, delme, dokunma vb. Gibi çeşitli işleme görevlerini tamamlayabilen çeşitli aksesuarlar ve araçlarla donatılmıştır. Güçlü uyarlanabilirlik ve yüksek esnekliğe sahiptirler, çeşitli işleme ihtiyaçlarını karşılamaktadır. Dikey takım tezgahlarının yapısal tasarımı, yükleme ve boşaltma cihazları ve robotlar gibi otomatik ekipmanlarla entegrasyonu kolaylaştırır, verimli ve sürekli işleme operasyonları elde eden, işçilik maliyetlerini azaltan ve üretim verimliliğini artıran otomatik üretim hatları oluşturur.

Ürün parametresi （Spesifikasyon）

İşleme kapasitesi	LC60	LC80
Yatak gövdesini döndür	Φ700	Φ850
En büyük çaplı işleme	Φ600	Φ800
İş mili
Mili burnu	A2-8	A2-11
Çubuk açıklığı	Φ86	Φ60
Mil Hızı	0-2000
Mekanik hassasiyet
Konumlandırma doğruluğunu tekrarlayın	± 0.008
Mil Ateşleme	≤0.008/100mm
Mili konik	≤0.008/100mm
X, Z Crosshair	≤0.008/100mm
X/Z ekseni hızlı hareket etme hızı	24m/dakika
Eksenel inme
X eksen vuruşu	500mm
Z eksenli inme	750mm
Motor gücü
Mil (Servo) ve Motor	15kw
X ekseni (servo) ve motor	2.9kw
Z ekseni (servo) ve motor	2.9kw
sifon
sifon	380 alet tepsisi ile 8 iş istasyonu
Diğer
Ağırlık	9000kg	11000kg
Mekanik boyutlar	245023302650

Ürün Festivali ve Uygulaması

60 Dikey CNC takım tezgahları, otomotiv endüstrisinde motor bileşenlerini, şanzıman gövdelerini ve diğer karmaşık vücut yapısal parçalarını işlemek için kullanılır. Bu parçalar genellikle yüksek hassasiyet ve iyi yüzey kalitesi gerektirir ve dikey takım tezgahlar bu katı üretim gereksinimlerini karşılayabilir. Dikey takım tezgahları, özellikle dikey torbalar, volanlar, flanşlar, fren davulları, vb. Gibi büyük disk parçalarını işlemek için yaygın olarak kullanılır. Bu parçalar daha büyük radyal boyutlara sahiptir ve dikey makine aletinin düzeni, bu tür iş parçalarının işleme ihtiyaçlarını kolayca karşılamasını sağlar.
