46 Sıra Aracı CNC Takım Takımları

Shadick, Çin'de Ar-Ge ve CNC takım tezgahlarının üretimi konusunda uzmanlaşmış orijinal 46 sıralı CNC Takım Takımları üreticisidir. Ürünlerimiz hem fiyat hem de kalitede belirgin avantajlar sunuyor ve Çin'de uzun vadeli partneriniz olmayı dört gözle bekliyoruz.

Talep Gönder

Ürün Açıklaması

45 derecelik eğimli yatak tasarımı, operatörlerin iş parçalarını yukarı ve aşağı kenetlemeleri ve pürüzsüz yonga çıkarması için uygundur. Ultra büyük X ekseni 900'lük bir stroka sahiptir ve Z ekseni 350 vuruşa sahiptir, bu da 46 sıralı alet CNC takım takımlarını bıçak düzenlemesi kolay hale getirir. Ayrıca bir taret ve güç kafası ile donatılabilir. Birden fazla seçeneğe sahip yükseltilmiş basit öğütme bileşiği, 4 eksenli bağlantı fonksiyonu elde etmek için uçan bir kesici kafası ile donatılabilir. Tek parçalı dökme yatak gövdesi, bağımsız bir iş mili ünitesi ile monte edilmiş makinenin stabilitesini ve doğruluğunu sağlar.

Ürün parametresi （Spesifikasyon）

İşleme kapasitesi	46a
Yatak gövdesini döndür	Φ500
En büyük çaplı işleme	Φ350
İş mili
Mili burnu	A2-5
Çubuk açıklığı	Φ46
Mil Hızı	0-6000
Mekanik hassasiyet
Konumlandırma doğruluğunu tekrarlayın	± 0.005
Mil Ateşleme	≤0.005/100mm
Mili konik	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/Z ekseni hızlı hareket etme hızı	24m/dakika
Eksenel inme
X eksen vuruşu	900mm
Z eksenli inme	350mm
Motor gücü
Mil (Servo) ve Motor	7.5kw
X ekseni (servo) ve motor	1.3kw/1.7kw
Z ekseni (servo) ve motor	1.3kw/1.7kw
Diğer
Ağırlık	3200kg
Mekanik boyutlar	223016001900

Ürün Festivali ve Uygulaması

Shadick 46 sıralı alet CNC takım tezgahları, küçük ve orta ölçekli hassas parça işleme sektöründe bir ölçüt ekipmanı haline geldi, uzun döngü stres rahatlama sürecine, en iyi uluslararası markalardan çekirdek bileşenlere ve akıllı işleme özelliklerine teşekkür eder. Özellikle çok çeşitlilik, küçük parti ve yüksek hassasiyetli gereksinimler talep eden esnek üretim senaryoları için çok uygundur, bu da otomotiv parçalarındaki Tier 2 tedarikçileri için, tıbbi ve 3C endüstrilerindeki üretim kapasitesini yükseltmek için ideal bir seçimdir.

Üretim detayları

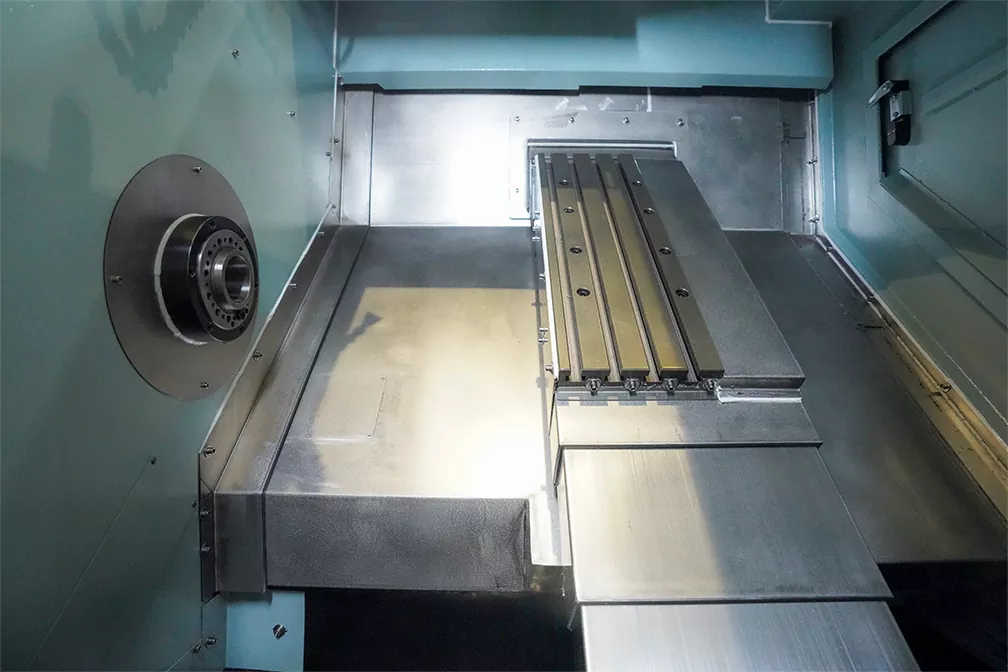

46 Sıra Aracı CNC Takım Takımları İç Yapı Ekran, X Eksen İnme 900, Z Eksenli İnme 350

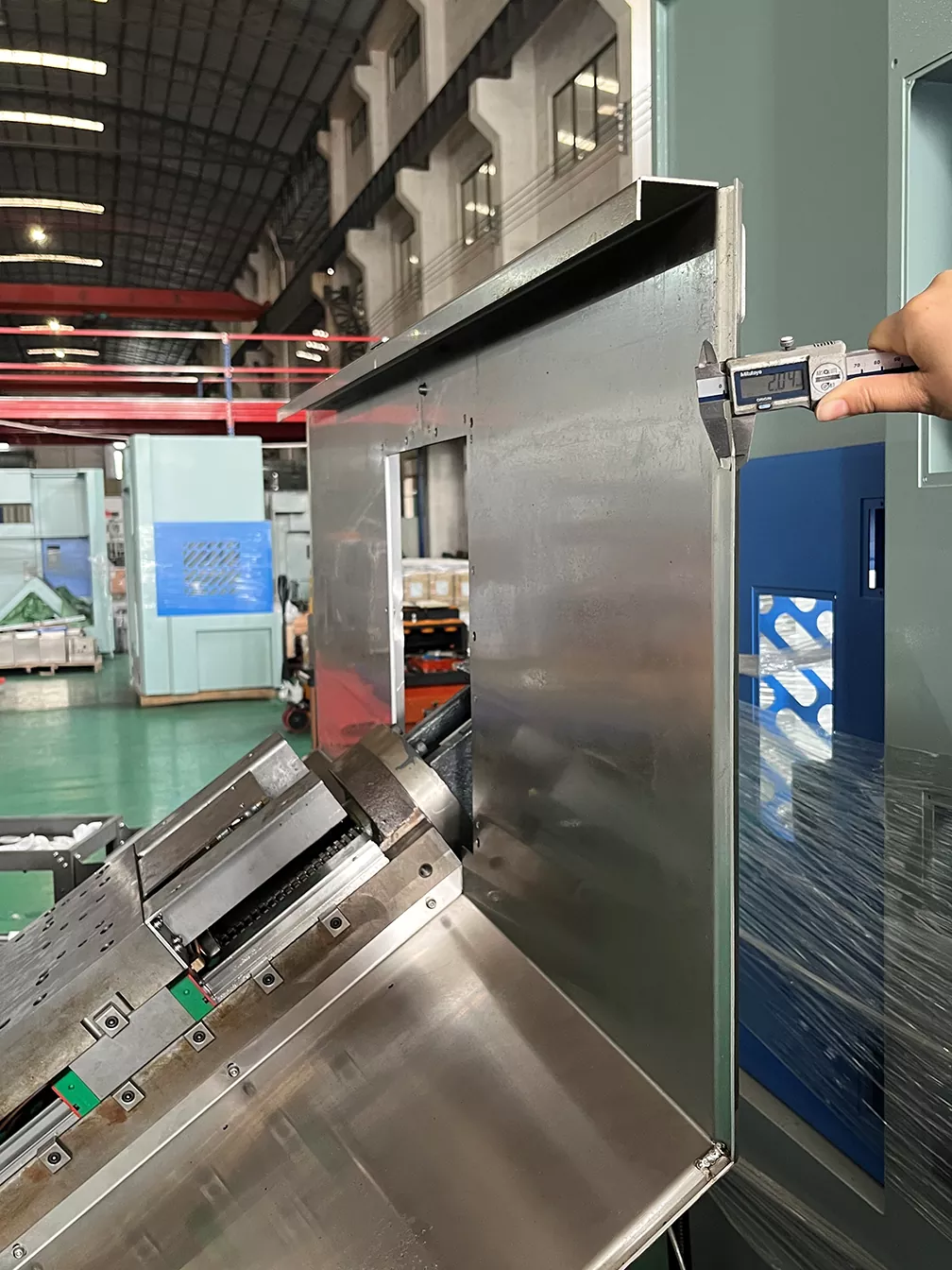

2mm paslanmaz çelik tamamen kapalı koruyucu tasarım。

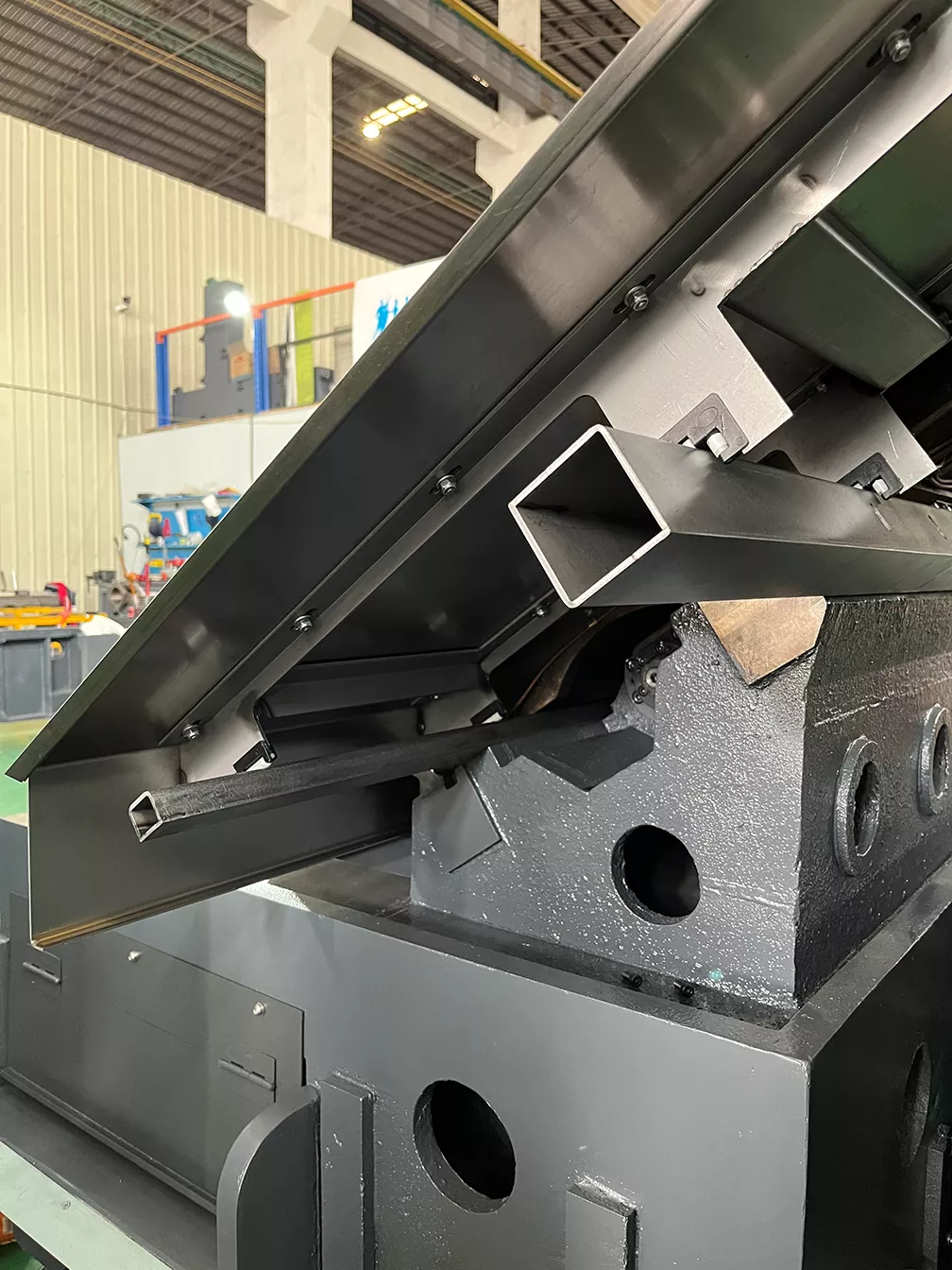

Takviye için 3mm takviye çubukları kullanın ， Tek Katlı Dahili Savunma

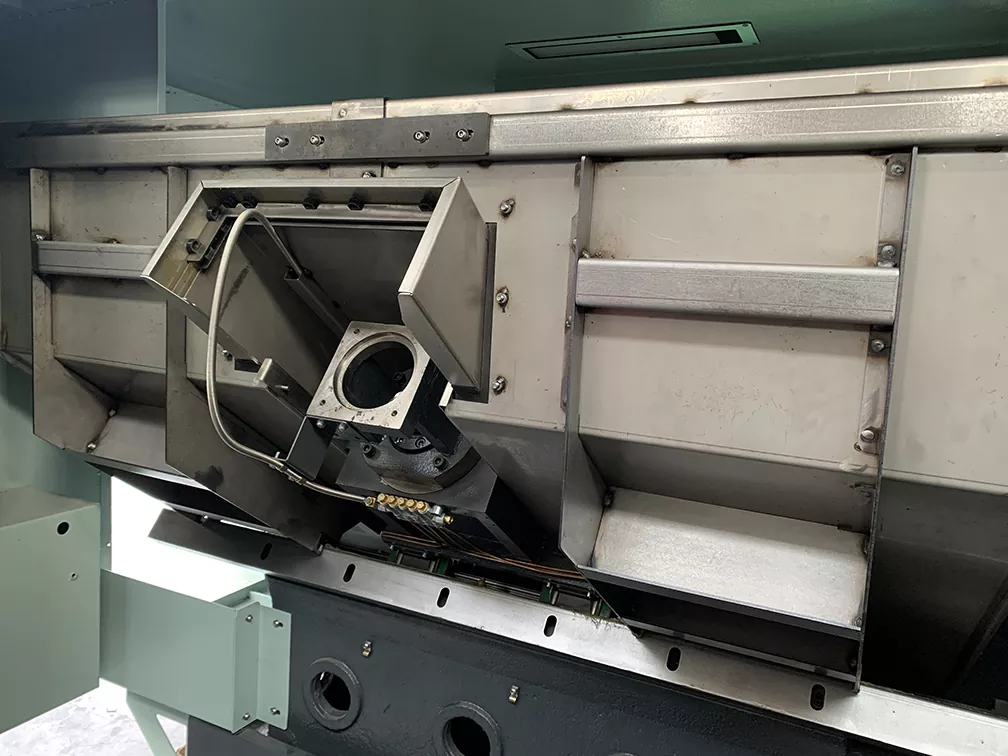

1.5m uzunluğunda ve 3 mm kalınlığında paslanmaz çelikten yapılmış iki yardımcı kılavuz ray kullanıyoruz. Takım hatlarını azaltın ve makine kararlılığını iyileştirin
