CNC takım tezgahları nasıl çalışır?

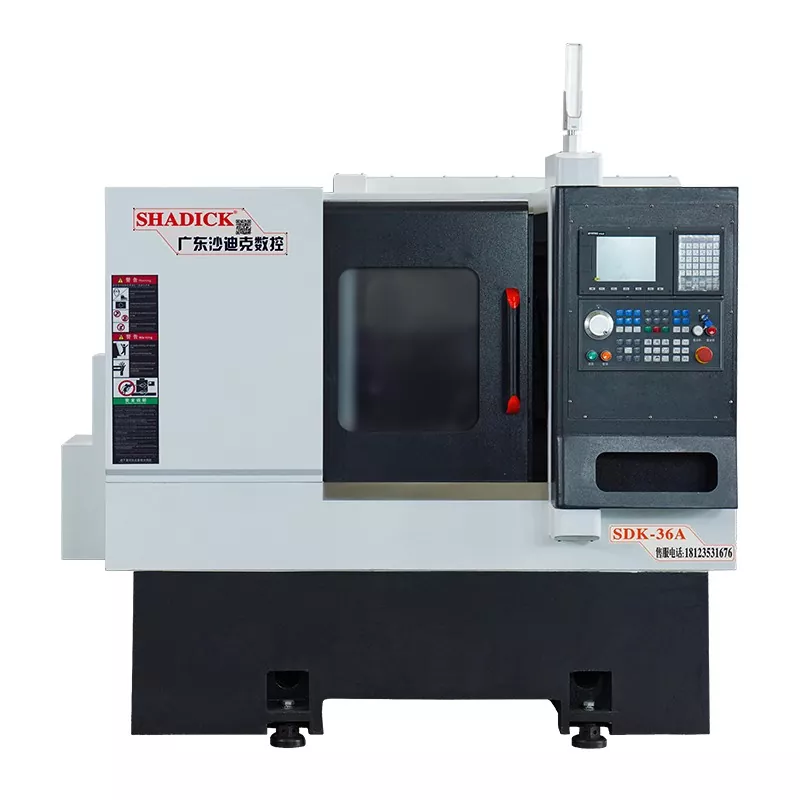

CNC Takım Düzenleme Makinesinin Yapısal Özellikleri

TheCNC takım düzenleme makinesidış çap tornalama, çokgen frezeleme, diş açma ve kanal açma dahil olmak üzere birden fazla işlemi aynı anda tamamlayabilir.

Yüksek hızlı tornalama ve düşük hızlı çokgen frezeleme dahil olmak üzere çeşitli işlemleri gerçekleştirebilir.

Hidrolik bağlama cihazı makinenin otomasyon seviyesini artırır.

Makine ayağı entegre edilmiştir ve mükemmel titreşim direnci ve yüksek sertlik sunan ithal lineer kılavuzları kullanır.

Yüksek kaliteli dökme demir reçineli kum kalıplama ve kompakt nervürlü plaka yapısı, mükemmel sağlamlık ve güçlü titreşim direnci sağlar.

Yüksek sağlamlığa, yüksek hassasiyete ve yüksek hızlı doğrusal kılavuzlara ve hassas bilyalı vidalara sahiptir.

CNC Takım Tezgahındaki Takımlar Nasıl Değiştirilir

1. Döner Takım Tutucuyla Takım Değiştirme

Döner takım tutucu, yaygın olarak kullanılan basit bir otomatik takım değiştiricidir.CNC otomatik takım tezgahları. Kare, altıgen veya disk tipi eksenel takım tutucular dahil olmak üzere çeşitli konfigürasyonlarda tasarlanabilir. Her döner takım tutucuda dört, altı veya daha fazla takım bulunur ve takımlar, CNC cihazından gelen komutlara göre değiştirilir.

Döner takım tutucunun, kaba işleme sırasında kesme kuvvetlerine dayanabilecek yeterli yapısal mukavemete ve sağlamlığa sahip olması gerekir. Tornalama doğruluğu büyük ölçüde takım ucunun konumuna bağlı olduğundan, CNC takım tezgahları, işleme sırasında takım konumunun manuel olarak ayarlanmasını gerektirmez. Bu nedenle, döner takım tutucunun her indekslemesinden sonra mümkün olan en yüksek tekrarlanabilirliği (tipik olarak 0,001 ila 0,005 mm) sağlamak için güvenilir bir konumlandırma çözümü ve uygun bir konumlandırma yapısı şarttır.

2. İş Mili Kafasını Değiştirerek Takım Değiştirme

İş mili kafasını değiştirerek takım değiştirme, döner takımlarla donatılmış CNC takım tezgahları için nispeten basit bir takım değiştirme yöntemidir. Bu tip iş mili kafası aslında bir taret takım magazinidir. Mil kafaları hem yatay hem de dikey konfigürasyonlarda mevcuttur. Taret genellikle iş mili kafasını değiştirmek için döndürülür ve böylece otomatik takım değişimi sağlanır. Taretteki her iş mili, her işlem için gerekli olan döner takımla önceden monte edilmiştir. Bir takım değiştirme komutu verildiğinde, her iş mili kafası sırayla işleme konumuna döner ve ana harekete geçerek ilgili iş milinin takımı döndürmesine neden olur. İşleme dışı konumlardaki diğer iş milleri ana hareketten ayrılır.

3. Takım Magazinli Otomatik Takım Değiştirme Sistemi

Döner takım tutucular ve taret tipi takım değiştiriciler çok sayıda takımı barındıramadığından ve karmaşık parçaların işleme ihtiyaçlarını karşılayamadığından, otomatik takım değiştirme özelliğine sahip CNC takım tezgahları sıklıkla takım magazini olan bir otomatik takım değiştirici kullanır. Bu otomatik takım değiştirici, bir takım magazini ve bir takım değiştirme mekanizmasından oluşur ve takım değiştirme süreci nispeten karmaşıktır. İlk olarak, işleme sürecinde kullanılan tüm takımların standart takım tutuculara monte edilmesi, makinenin dışında önceden boyutlandırılması ve daha sonra belirli bir düzenlemeye göre takım magazini içine yerleştirilmesi gerekir. Takımları değiştirirken magazinden bir takım seçilir. Takım değiştirici daha sonra takımı magazin veya iş milinden çıkarır, takımı değiştirir ve yeni takımı iş miline takarak eski takımı magazine geri getirir. Takım magazini büyük bir kapasiteye sahiptir ve iş mili kutusunun yanına veya üstüne monte edilebilir. O zamandan beriCNC takım tezgahlarıOtomatik takım değiştiricilerde fener milinde yalnızca bir iş mili bulunduğundan, iş mili düzeneğinin hassas işleme gereksinimlerini karşılamak için oldukça sağlam olması gerekir.
